Yard-Man HG 6160 13AD604G643 (1999) Wiring diagram Vanguard Ricambi

• Start
• Yard-Man
• Lawn tractors
• HG 6160
• 13AD604G643 (1999)
• Wiring diagram Vanguard

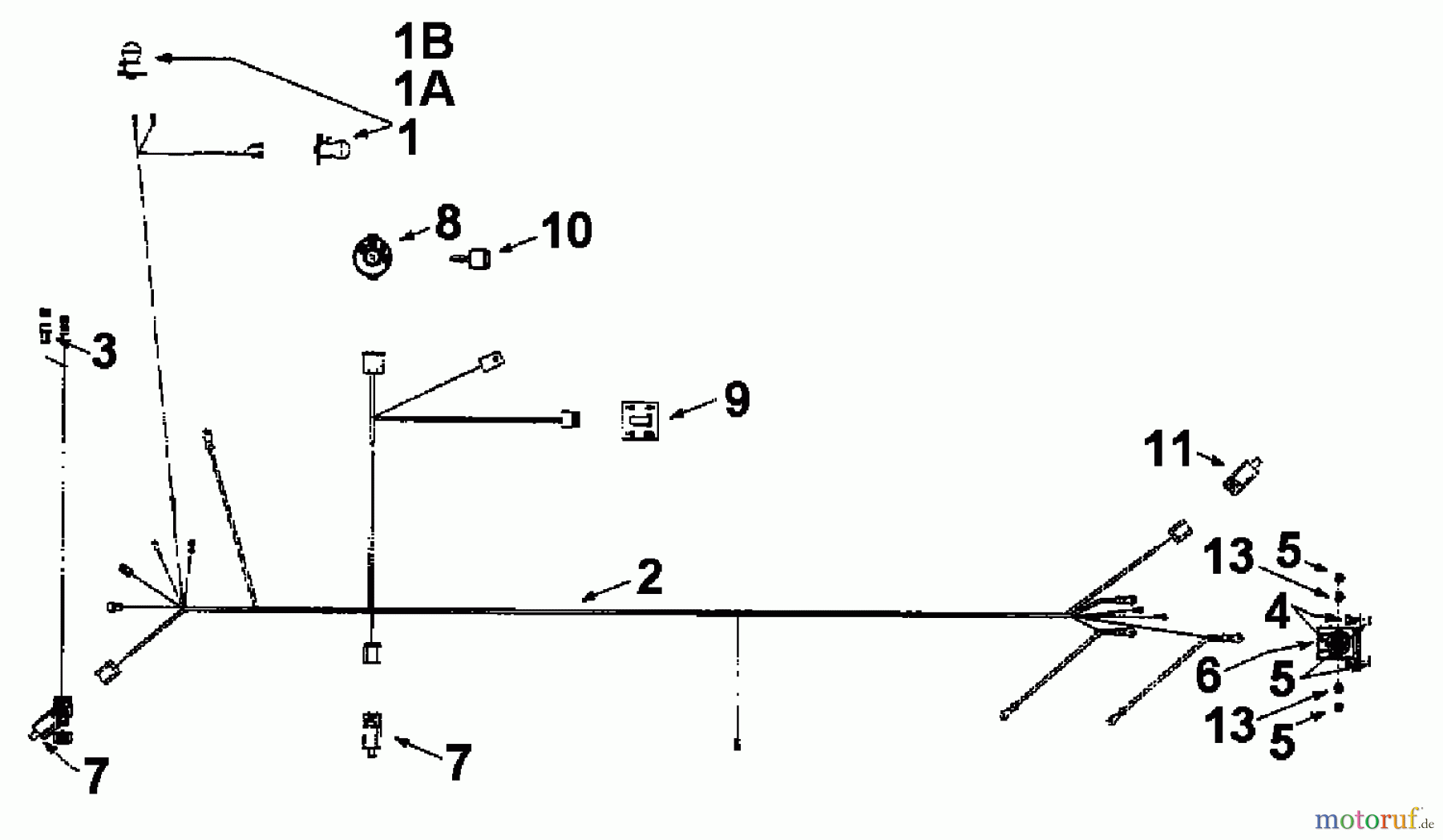

Wiring diagram Vanguard 13AD604G643 (1999)

Posizione		Articolo numero	Descrizione
1		625-0051	BLUB/SOCKET ASSEMBLY-HAEDLIGHT
1A		725-0963	LAMP:#1156
1B		725-1649	SOC:LAM: 1/4 TURN
2		629-0913	CORD ASSY
3		629-0924	ADAPTER-HARNESS
4		710-0599	SCREW:TT:1/4-20:0.500:HXINDWSH
5		712-3006	NUT:HEX:1/4-20:GR5
6		725-1426	SOL:12V:100 AMP
7		725-1657A	SW:INTLK:NO/NC SNAP MT
8		725-1741	SW:KEY:4 POS DELTA
9		725-1743	INDICATOR-MONITOR/HOUR METER
10		725-1745	KEY:IGN:STD
11		725-1747	SWITCH-SAFERY PLUNGER
12		736-0222	WASH:LOCK:1/4:EXTRN
13		736-0329	WASHER:LOCK:1/4:REGULAR DUTY
