Güde Benzin-Rasenmäher Schnittbreite ab 50 cm RASENM. BIG WHEELER TRIKE 565S-I - 95391 FSL95391-02 Ricambi

FSL95391-02 RASENM. BIG WHEELER TRIKE 565S-I - 95391

Valido per i seguenti numeri di serie (le prime 5 cifre del numero di serie del dispositivo) 67141 67142 67143 67145 69625 69626 69696 69697 69698 69699

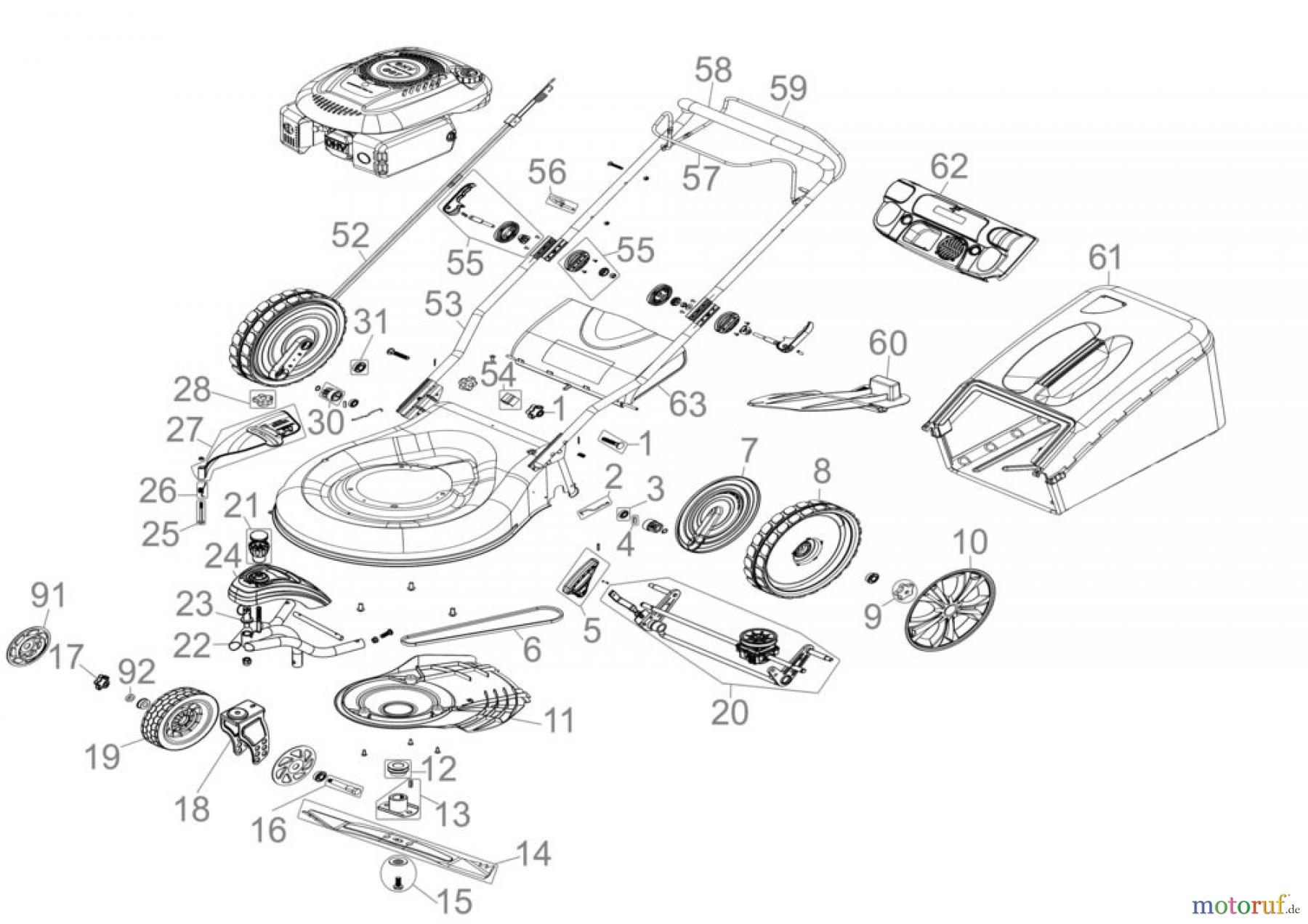

Güde Gartentechnik Rasenmäher Benzin-Rasenmäher Schnittbreite ab 50 cm RASENM. BIG WHEELER TRIKE 565S-I - 95391 FSL95391-02 Seite 1
PosizioneArticolo numeroDescrizione
1 94147-01029Feststellknopf
2 Güde Bügel / Federung hinten vvr.94147-01015Bügel / Federung hinten vvr.
3 99999-6901GKugellager 6901 geschlossen
4 Güde Bolzen Radantrieb94147-02052Bolzen Radantrieb
5 95358-01005Griff Höhenverstellung
6 Güde Riemen95100-01028Riemen
7 94147-01016Schutz Antriebsrad 12
8 Güde Antriebsrad hinten 12 Zoll95340-01017Antriebsrad hinten 12 Zoll
9 94147-01018Mutter Antriebsrad hinten
10 95348-01031Radkappe 12 Zoll (silber)
11 Güde Riemenschutz95100-01027Riemenschutz
12 95320-01016Riemenscheibe Motor
13 Güde Messerflansch94147-02024Messerflansch
14 Güde Ersatzmesser zu BIG WHEELER 56095112Ersatzmesser zu BIG WHEELER 560
15 Güde Schraube F. Messer komplett94147-01025Schraube F. Messer komplett
16 95358-01016Radachse vorne
17 95372-01017Radbef. vorne
18 95372-01018Radaufnahme vorne
19 95358-01019Rad vorne 7
20 Güde Achse inkl. Getriebe komplett94147-02019Achse inkl. Getriebe komplett
21 95372-01021Arretierung Radaufnahme vorne
22 95372-01022Halterung Radaufnahme vorne
23 95372-01023Bolzen Radaufnahme vorne
24 95372-01024Abdeckung Halterung Radaufnahme V
25 95355-02025Schraube Seitenauswurf
26 95360-01078Feder Seitenauswurf
27 95419-01025Seitenauswurf
28 95416-01028Feststellung Seitenauswurf
30 Güde Antriebsritzel rechts94147-01053Antriebsritzel rechts
31 Güde Radlager94147-01058Radlager
52 Güde Totmann-Zug / Antriebs-Zug94147-02008Totmann-Zug / Antriebs-Zug
53 Güde Holm unten95347-01037Holm unten
54 95340-01072Kabelclip Rot
55 95340-01008Klemmbügel mit Zubehör
56 94147-01006Seilführung
57 94147-01003Totmann-Bügel
58 5168-01003Oberer Holm
59 94147-02002Hebel Radantrieb
60 Güde Mulcheinsatz94147-01011Mulcheinsatz
61 Güde Grasfangsack komplett95376-01041Grasfangsack komplett
62 95340-01070Konsole
63 95360-01013Heckklappe
91 95358-01072Radkappe 7
92 95358-01073Hülse Radaufnahme
Abb. 94147-01001Softgriff
Abb. Güde Antriebsritzel links94147-01052Antriebsritzel links
Abb. 94147-01055Bügel / Federung hinten vvl.
Abb. 94147-01063Rückholfeder Getriebe
Abb. 94147-01068Unterlegscheibe hinten Ø10,5 / 20 mm
Abb. 94147-02001Gewebefangsack (Einzeln)
Abb. Güde Spannfeder Getriebe94147-02054Spannfeder Getriebe
Abb. 94153-01091Getränkehalter Konsole
Abb. 94153-01103Bef. Schraube Konsole
Abb. 95100-01055Schraube Riemenschutz
Abb. 95348-01087Feder Heckklappe
Abb. 95355-01034Schraubensatz Bugradaufnahme
Abb. 95375-01025Schraube + Feder Radarr.
Abb. 95375-01026Bügel Radaufnahme
Abb. 95375-01027Spritze
Abb. 95375-01028Trichter
Abb. 95375-01029Abdeckplane
Abb. 99999-00048Klappe Füllstandsanzeige
Abb. 99999-00057Sprengring Antriebsritzel
